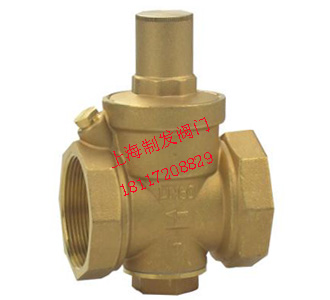

產品名稱：YZ11支管式減壓閥
產品標簽：減壓閥,支管式減壓閥
更新時間：2019/5/8 7:44:20
上一個產品： Y43H-16C蒸汽減壓閥
下一個產品：Y14H-16P波紋管式減壓閥
在線客服：
在線訂購：在線訂購
產品詳情
YZ11支管式減壓閥產品概述：
YZ11支管式減壓閥支管式減壓閥是直接作用式薄膜彈簧減壓閥，是在吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。
本產品適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。
YZ11支管式減壓閥主要技術參數和性能指標
公稱壓力(Mpa) |
1.0 |
1.6 |
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
密封試驗壓力(Mpa) |
1.0 |
1.6 |
最高進口壓力(Mpa) |
1.0 |
1.6 |
出口壓力范圍(Mpa) |
0.05-0.55 |
0.05-0.8 |
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
|
流量特性偏差(Mpa)△P2G |
GB12244-1989 |
|
滲漏量 |
0 |
|
工作溫度 |
0℃-80℃ |
|
YZ11支管式減壓閥主要零件材料
零件名稱 |
零件材料 |
閥體 |
銅合金 |
閥蓋 |
銅合金 |
閥瓣 |
銅合金 |
O型圈 |
丁腈橡膠 |
密封圈 |
丁腈橡膠 |
膜片 |
夾織物丁腈橡膠 |
調節彈簧 |
60Si2Mn |
調節螺栓 |
2Cr13 |
YZ11支管式減壓閥流量系數(Cv)
DN |
15(1/2") |
20(3/4") |
25(1") |
32(1-1/4") |
40(1-1/2") |
50(2") |
Cv |
1 |
2 |
3 |
5 |
8 |
14 |
YZ11支管式減壓閥連接尺寸
DN |
G |
L |
H |
H |
|
P2*≤0.55MPa |
P2*≤0.8MPa |
||||
15(1/2") |
G1/2" |
65 |
75 |
90 |
35 |
20(3/4") |
G3-4" |
75 |
85 |
100 |
35 |
25(1") |
G1" |
90 |
3 |
115 |
46 |
32(1-1/4") |
G1-1/4" |
105 |
130 |
150 |
55 |
40(1-1/2") |
G1-1/2" |
120 |
155 |
175 |
65 |
50(2") |
G2" |
140 |
175 |
195 |
75 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
