J11W 不銹鋼內螺紋截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

J11W不銹鋼內螺紋截止閥--特點

    1、結構簡單，制造和維修比較方便。

    2、工作行程小，啟閉時間短。

    3、密封性好，密封面間磨擦力小，壽命較長。

J11W不銹鋼內螺紋截止閥結構形式

    J11W 不銹鋼內螺紋截止閥的結構形式有直通式、直流式和直角式。直通式是最常見的結構，但其流體的阻力最大。直流式流體阻力較小，多用于含固體顆�；蛘扯却蟮牧黧w。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。

J11W不銹鋼內螺紋截止閥主要性能規范

型號	公稱壓力	試驗壓力PS（Mpa）		工作壓力PN(Mpa)	工作溫度 (℃)	適用介質
		殼體	密封
J11W-16 J11W-16K	1.6	2.5	1.76	1.6	≤100	油類 Oil
J11W-16P						硝酸類腐蝕性介質
J11W-16R					≤350	醋酸類腐蝕性介質
J11W-16Ni						堿液、鹽水、海水等

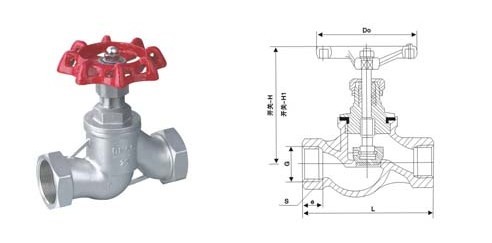

主要外形尺寸和連接尺寸

公稱通徑 DN(mm)	管螺紋	尺          寸 (mm)
		L	D1	S	H	H1	D0
15	1/2	90	14	32	109	117	65
20	3/4	100	16	36	109	117	65
25	1	120	18	46	132	142	80
32	1/4	140	20	55	156	168	100
40	1/2	170	22	65	167	168	100
50	2	200	24	80	182	200	120
65	2/2	260	26	95	200	223	120

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
