當前的位置：閥門 > 產品中心 > 排泥閥

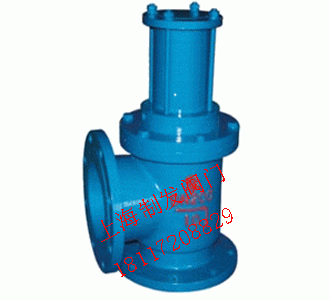

產品名稱：J644X-16C氣動角式快開排泥閥

產品標簽：排泥閥，氣動角式快開排泥閥

更新時間：2019/5/6 18:11:15

上一個產品： J744X-16C液動角式快開排泥閥

下一個產品：JM742X-16C隔膜式池底排泥閥

在線客服：

在線訂購：在線訂購

產品詳情

氣動角式快開排泥閥應用范圍：

氣動角式快開排泥閥主要用于自來水公司各類水池，排除池底泥沙或污物。也可安裝在工作介質為水、氣、池等工業管道中作截流用，此閥主要安裝在個類沉淀池的底部壁外，用以排除池底的泥沙污物。

氣動角式快開排泥閥工作原理及其性能：

氣動角式快開排泥閥由氣缸和角式截止閥兩大部分組成，氣缸為動力帶動閥板升降，使閥體通道開或閉以達到流體通斷。氣缸活塞密封件為耐磨O型圈，其密封性能好，經久耐用。開啟速度快，一般在10秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無泄漏。如配以氣動電磁換向閥則能實現遠控、自控等。若配手動裝置，可以4-12臺一排安裝，同時啟動關閉，驅動壓力為空氣。

氣動角式快開排泥閥技術參數：

1、閥門公稱壓力：0.6-1.6Mpa

2、閥體密封壓力：1.1Mpa

3、氣缸工作壓力：0.3-1.0MPa

4、氣缸工作介質：氣

5、介質溫度：常溫

注：如有特殊要求（訂貨時注明）

氣動角式快開排泥閥零件材料：

J644X角式快開型密封皮碗	閥桿	閥板	缸蓋	氣缸	閥體
耐磨丁腈橡膠	不銹鋼	HT200	HT200	HT200	HT200

氣動角式快開排泥閥外形結構圖：

氣動角式快開排泥閥連接尺寸：

公稱通徑\|尺寸\|型號	J744X-10、J644X-10						接管螺紋G	快開角式型閥桿材料
	H	L1	L2	D	D1	z-Φd	接管螺紋G	快開角式型閥桿材料
80	480	135	125	195	160	4-18	1/2＇	不銹鋼
100	500	145	125	215	180	4-18	1/2＇	不銹鋼
150	620	203	140	280	240	8-23	1/2＇	不銹鋼
200	735	225	185	335	295	8-23	1/2＇	不銹鋼
250	805	260	205	390	350	12-23	1/2＇	不銹鋼
300	940	280	245	440	400	12-23	3/4＇	不銹鋼
350	1100	305	270	500	460	16-23	1＇	不銹鋼
400	1200	304	310	565	215	16-25	1＇	不銹鋼

氣動角式快開排泥閥安裝示意圖：

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
