產品名稱：QJ41M/F一體式高溫球閥
產品標簽：球閥,一體式高溫球閥
更新時間：2019/6/4 16:03:09
上一個產品： QJ41M/F耐高溫球閥
下一個產品：QJ941M/F電動高溫球閥
在線客服：
在線訂購：在線訂購
產品詳情
QJ41M/F一體式高溫球閥產品概述：
一體式高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。一體式高溫球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，一體式高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。
QJ41M/F一體式高溫球閥性能參數
型號 |
公稱壓力 |
強度試驗壓力 |
密封試驗壓 |
適用溫度 |
適用介質 |
QJ41M/F-16C |
1.6 |
2.4 |
1.8 |
-28～+300 (M/F) |
導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 |
QJ41M/F-16C |
2.5 |
3.8 |
2.8 |
-28～+350 (PPN) |
序號 |
零部件名稱 |
材料 |
1 |
閥體 |
球墨鑄鐵、碳素鋼、鑄不銹鋼 |
2 |
密封圈 |
(M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃ |
3 |
球 |
不銹鋼 |
4 |
填料 |
聚四氟乙烯 |
5 |
填料壓蓋 |
QT450－10球墨鑄鐵 |
6 |
閥桿 |
碳素鋼、鉻不銹鋼 |
7 |
手柄 |
碳鋼 |

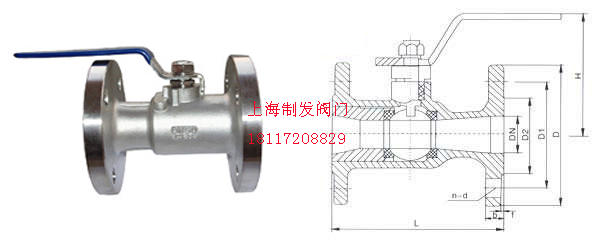

型號 |
規格 |
尺寸 |
||||||
L |
D |
D 1 |
D 2 |
z-φd |
H |
b |
||
QJ41M/F-16 |
15 |
130 |
95 |
65 |
45 |
4-14 |
85 |
14 |
20 |
150 |
105 |
75 |
55 |
4-14 |
95 |
16 |
|
25 |
160 |
115 |
85 |
65 |
4-14 |
103 |
16 |
|
32 |
180 |
135 |
100 |
78 |
4-18 |
105 |
18 |
|
40 |
200 |
145 |
110 |
85 |
4-18 |
120 |
18 |
|
50 |
230 |
160 |
125 |
100 |
4-18 |
195 |
20 |
|
65 |
290 |
180 |
145 |
120 |
4-18 |
195 |
20 |
|
80 |
310 |
195 |
160 |
135 |
8-18 |
215 |
22 |
|
100 |
350 |
215 |
180 |
155 |
8-18 |
253 |
24 |
|
 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
