產品名稱：Q941F電動開關球閥
產品標簽：球閥，電動開關球閥
更新時間：2019/6/6 10:26:57
上一個產品： Q911N高壓電動球閥
下一個產品：Q941F電動球閥
在線客服：
在線訂購：在線訂購
產品詳情
|
JM系列執行機構技術參數 |
閥體參數 |
|||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN10～300mm |
|
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
|
|
動作范圍 |
0～90° 0～360° |
泄漏量 |
軟密封:零泄漏 |
硬密封:≤額定流量的10-5 |
|
動作時間 |
15秒/30秒/60秒 |
執行機構 |
可另配YXX、YXQ、PSQ等精小型電動執行器 |
|
|
保護裝置 |
過熱保護 |
流量特性 |
快開特性 |
|
|
環境溫度 |
-30°～60° |
可調范圍 |
DN10-80 |
DN100-300 |
|
250:1 |
350:1 |
|||
|
手動操作 |
同附帶手柄操作 |
基本誤差 |
±1% |
|
|
限位 |
電氣、機械二重限位 |
死區 |
≤1% |
|
|
防護等級 |
相當于IP-65 |
回差 |
≤1% |
|
|
位置測量 |
可選裝開關或電位計 |
適用溫度 |
密封面 |
|
|
驅動電機 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ |
||
|
進線接口 |
PE1/2〞進線線鎖 |
|||
Q941F電動開關球閥主要性能規范
|
試驗壓力 （Mpa） |
公稱壓力（Mpa） |
壓力級 |
JIS(Mpa) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7 |
|||||||||
|
零件名稱 |
材 料 |
|||||||
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8 (304) |
CF3 (304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M (316L) |
|
|
球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9 (304) |
00Cr19Ni11 (304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 (316) |
00Cr17Ni12Mo2 (316L) |
|
|
密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨 |
|||||||
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
|||

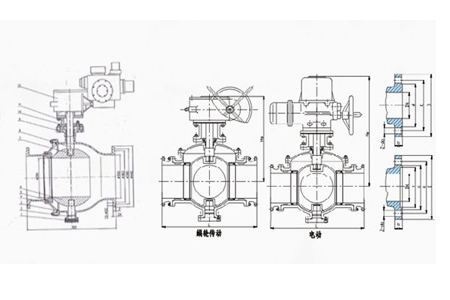

Q941F電動開關球閥主要外形尺寸
|
公稱壓力DN |
L |
D |
H |
L1 |
D1 |
b |
Z-d1 |
H1 |
|
壓力 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
1.6/2.5/4.0 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
|
|
15 |
130/130/140 |
95 |
275 |
157 |
65 |
14/16/16 |
4-14 |
48 |
|
20 |
140/140/150 |
105 |
280 |
157 |
75 |
14/16/16 |
4-14 |
53 |
|
25 |
150/150/165 |
115 |
287 |
157 |
85 |
14/16/16 |
4-14 |
58 |
|
32 |
165/165/180 |
135 |
354 |
208 |
100 |
16/16/18 |
4-18 |
68 |
|
40 |
180/180/200 |
145 |
312 |
208 |
110 |
16/16/18 |
4-18 |
73 |
|
50 |
200/200/220 |
160 |
325 |
208 |
125 |
16/20/20 |
4-18 |
80 |
|
65 |
220/220/250 |
180 |
335 |
256 |
145 |
18/22/22 |
4-18/8-18/8-18 |
90 |
|
80 |
250/250/280 |
195 |
365 |
256 |
160 |
20/22/22 |
8-18 |
98 |
|
100 |
280/280/320 |
215/230/230 |
400 |
256 |
180/190/190 |
20/24/24 |
8-18/8-23/8-23 |
120 |
|
125 |
320/320/360 |
245/270/270 |
420 |
256 |
210/220/220 |
24/28/30 |
8-23/8-25/8-25 |
140 |
|
150 |
360/360/400 |
280/300/300 |
440 |
256 |
240/250/250 |
24/28/30 |
8-23/8-25/8-25 |
167 |
|
200 |
400/400/550 |
335/360/375 |
470 |
256 |
295/310/320 |
26/34/38 |
12-23/12-25/12-30 |
210 |
|
250 |
630 750 |
405 470 |
545 |
380 |
|
|
|
|
|
300 |
750 870 |
460 530 |
580 |
380 |
|
|
|
|
 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
