產品名稱：VSQD衛生級氣動球閥
產品標簽：球閥，衛生級氣動球閥
更新時間：2019/6/7 10:09:02
上一個產品： VQ947H/VQ977H電動V型球閥
下一個產品：ZGWS衛生級球閥
在線客服：
在線訂購：在線訂購
產品詳情
|
空氣驅動 |
壓縮空氣 4-6bar(可帶手輪) |
|
公稱通經 |
15～100mm |
|
公稱壓力 |
1.6～6.3Mpa |
|
適用溫度 |
-20～+200℃ |
|
連接方式 |
對焊、卡箍 |
|
閥結構 |
三塊式 |
|
閥體材質 |
316L、316 |
|
閥芯材質 |
316L、316 |
|
密封材質 |
PTFE |
|
適用介質 |
衛生級別工礦適用 |
|
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |

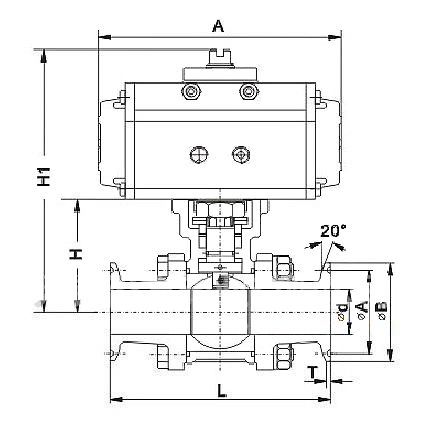

VSQD衛生級氣動球閥連接尺寸
|
通徑 (mm) |
英寸″ |
尺寸（ mm） |
|||||
|
卡箍 |
對接 |
||||||
|
L |
D1 |
D2 |
L |
D1 |
D2 |
||
|
15 |
1/2 |
88.9 |
9.4 |
25.4 |
88.9 |
9.4 |
12.7 |
|
20 |
3/4 |
101.6 |
15.7 |
25.4 |
101.6 |
15.7 |
19.1 |
|
25 |
1 |
114.3 |
22.1 |
50.4 |
114.3 |
22.1 |
25.4 |
|
40 |
1
1/2 |
139.7 |
34.8 |
50.4 |
139.7 |
34.8 |
38.1 |
|
50 |
2 |
158.8 |
47.5 |
63.9 |
158.8 |
47.5 |
50.8 |
|
65 |
2
1/2 |
197.5 |
60.2 |
77.5 |
197.5 |
60.2 |
63.5 |
|
80 |
3 |
228.6 |
72.9 |
90.9 |
228.6 |
72.9 |
76.2 |
|
100 |
4 |
241.3 |
97.4 |
118.9 |
241.3 |
97.4 |
101.6 |
 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
