產品名稱：Z45X彈性座封閘閥
產品標簽：閘閥,彈性座封閘閥
更新時間：2019/5/14 8:40:53
上一個產品： Z941H電動法蘭閘閥
下一個產品：Z43H平板閘閥
在線客服：
在線訂購：在線訂購
產品詳情
Z45X彈性座封閘閥產品概述：
彈性座封閘閥也稱軟密封閘閥，彈性座封閘閥采用無凹腔結構，閥體閥蓋內外表面噴涂環氧樹脂，閘板表面包覆橡膠，這樣從根本上杜絕了腐蝕發生的可能性，閥桿密封處舍棄填料而采用“O”形密封圈，使得蜜蜂更加可靠。根據需要，本閘閥可以采用操作桿、手輪、電動及氣動等方式操作。
結構特點
1.整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生；直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。
2.有優秀的防腐性能,殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷；連接螺栓采用內六角螺栓，頂部膠封。
3.可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998,閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。
適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。
1.整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生；直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。
2.有優秀的防腐性能,殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷；連接螺栓采用內六角螺栓，頂部膠封。
3.可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998,閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。
適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。
彈性座封閘閥 主要性能參數
壓力等級
|
1.0MPa、1.6MPa、2.5MPa
|
閥體耐壓
|
1.5MPa、2.4MPa、3.75MPa
|
密封試驗
|
1.1MPa、1.76MPa、2.75MPa
|
工作溫度
|
0～80℃
|
適用介質
|
水、油、蒸氣等
|
彈性座封閘閥 主要零件材料
序號
|
名稱
|
材料
|
序號
|
名稱
|
材料
|
1
|
閥體
|
球墨鑄鐵
|
8
|
止推墊
|
錫青銅
|
2
|
閘板
|
球墨鑄鐵外覆EPDM
|
9
|
軸套
|
錫青銅
|
3
|
螺栓
|
鍍鋅
|
10
|
螺栓
|
鍍鋅
|
4
|
密封圈
|
NBR
|
11
|
軸蓋
|
球墨鑄鐵
|
5
|
閥蓋
|
球墨鑄鐵
|
12
|
防塵罩
|
NBR
|
6
|
閥桿
|
不銹鋼
|
13
|
手輪
|
鑄鐵
|
7
|
“0”形密封圈
|
NBR
|
14
|
緊固螺母
|
鍍鋅
|

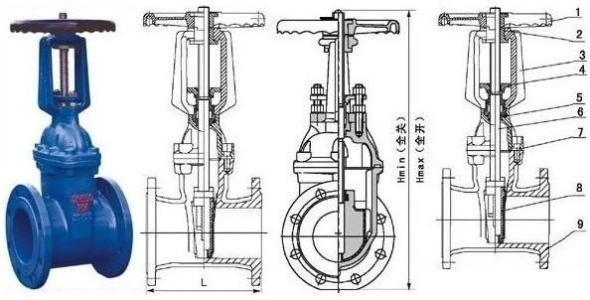

彈性座封閘閥 主要外形尺寸
型號
|
公稱口徑DNmm
|
L
|
D1
|
D
|
Z-φd
|
H
|
||
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
|||||
RVC(H)X
Z45X Z41X |
50
|
180
|
125
|
165
|
4-φ18
|
268
|
||
65
|
190
|
145
|
185
|
4-φ18
|
296
|
|||
80
|
240
|
160
|
200
|
8-φ18
|
340
|
|||
100
|
250
|
180
|
235
|
8-φ18
|
367
|
|||
125
|
254
|
210
|
250
|
8-φ18
|
424
|
|||
150
|
280
|
240
|
290
|
8-φ23
|
515
|
|||
200
|
300
|
295
|
340
|
8-23
|
12-23
|
550
|
||
250
|
380
|
350
|
355
|
410
|
12-23
|
12-25
|
685
|
|
300
|
400
|
400
|
410
|
460
|
12-23
|
12-25
|
760
|
|
350
|
430
|
460
|
470
|
520
|
16-23
|
16-25
|
845
|
|
400
|
406
|
515
|
525
|
580
|
16-26
|
16-30
|
945
|
|
450
|
432
|
565
|
585
|
640
|
20-26
|
20-30
|
1020
|
|
500
|
457
|
620
|
650
|
715
|
20-26
|
20-34
|
1140
|
|
600
|
508
|
725
|
770
|
840
|
20-30
|
20-36
|
1320
|
|
 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
